SIH0-modulen Ljunghems industriområde


Spårplan








2017-05-21

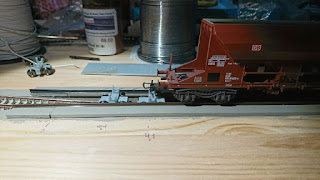

Rampen för rullbockarna är nu på plats. Återstår att få till en mekanism som matar fram rullbockarna.



2017-03-12

Bygget av en egen slank förgrening utifrån en Peco Large växel påbörjat. Moträl för normalspåret samt montera Bluepoint omläggare på undersidan återstår.




2017-02-19

Spårläggningen går sakta framåt. Normalspåret från växeln och en bit in på andra sidan skarven monterat.



2017-02-12

Normalspårsväxeln monterad på plats. Även hål för omläggning underifrån med "Blue Point" klart.

2017-02-11

Modulen har idag kapats på mitten och interna gavlar har monterats.
Genom de interna gavlarna har två 6 mm hål borrats som får fungera som styrstift när två 6 mm vingskruv träs genom dem. I mitten har ett 10 mm hål borrats och där används 8 mm vingskruv/vingmutter, som då har lite justermån.
Modulen har även ställts upp på egna ben för första gången.









































2017-02-05
Modulens sidor och yttergavlar är på plats. Även benfästerna, som är bultade i sidorna.
Själva modulen består av ett hyllplan 2100x500x18 mm.
Som framgår av spårplanen blir det både normal och smalspår på denna modul.

Provutläggning av växlar


SIH0 gavel med hål för både normalspår och smalspårs moduler, dvs även 3-skensspår
